Cajas, Conexionado y Comando

EWCB potencia

Caja de seguridad aumentada para distribución de potencia hasta 40 A

Aplicaciones
Caja de distribución de potencia Ex"e" para uso en atmósferas con presencia de gases o polvos explosivos en suspensión.
Gas
Zona 1 y Zona 2 según IEC 60079-14 (Ed.5) Certificadas como: Ex e II según IEC 60079-7(Ed.4) (Para caja vacía). Ex e II T6 Gb según IEC 60079-7(Ed.4) (para caja c/bornes). Ex la IIC T6 Ga según IEC 60079-11 (Ed.5) (para cajas c/bornes).
Polvo
Zona 21 y 22 según IEC 60079-14 (Ed.5) Certificadas como: Ex tb IIIC según IEC 60079-31 (Ed.1) (Para caja vacía). Ex tb IIIC T6 Db según IEC 60079-31 (Ed.1) (para cajas c/bornes).
Grado de protección
IP 65 EWCBT / IP 64 EWCBL

Descripción
Productos
Descargas

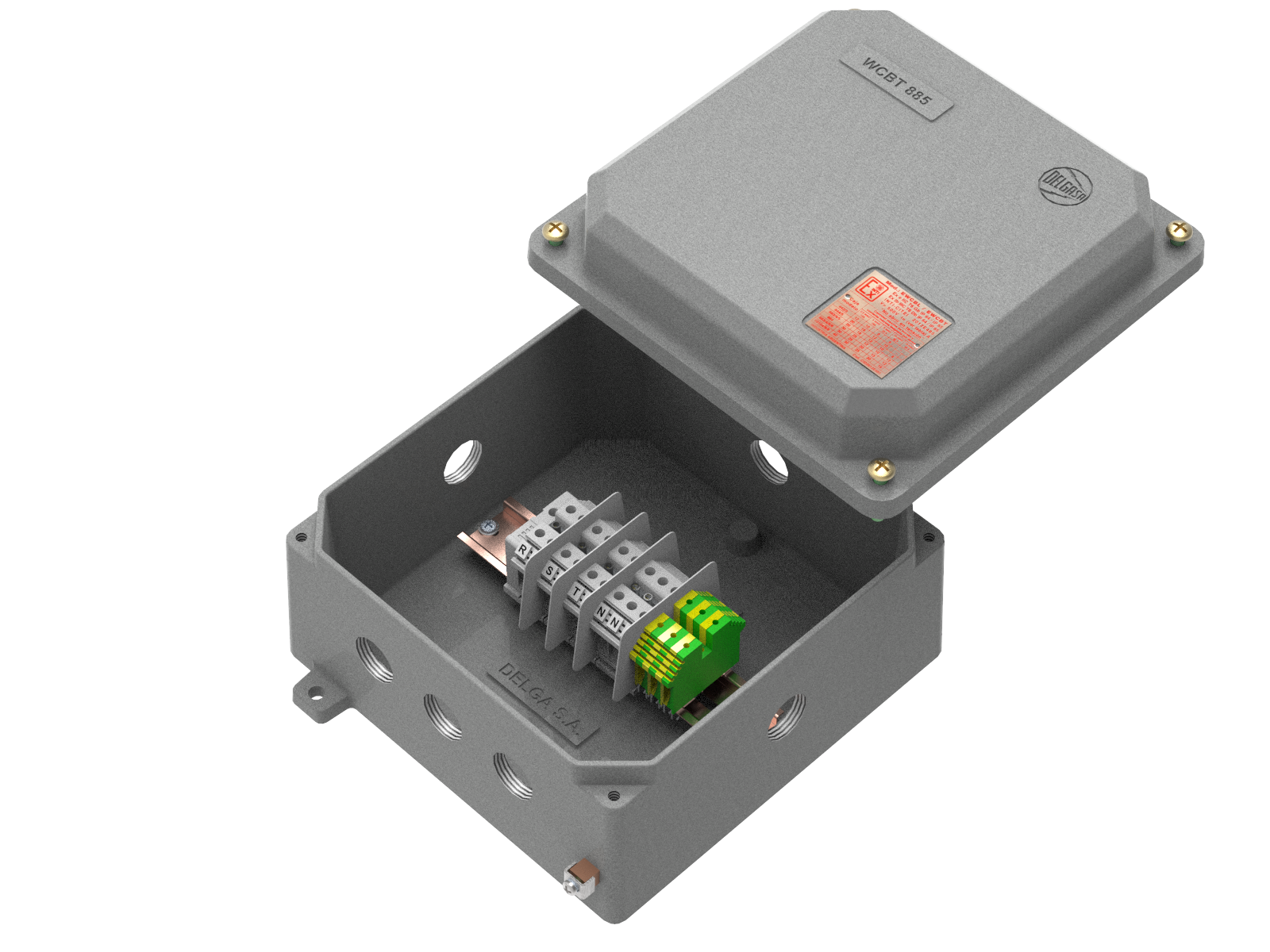

Caja de seguridad aumentada para distribución de potencia, certificada bajo normas IEC 60079 para uso en atmósferas con riesgo de explosión. Apta para zonas con presencia de gases o polvos explosivos.

CARACTERÍSTICAS

• Caja y tapa en fundición de aluminio con bajo contenido de cobre.

• Terminal de puesta a tierra interna y externa.

• Borneras de conexionado con identificación y puentes según configuración seleccionada. Montados sobre riel DIN NS-35.

• Accesos roscados según configuración seleccionada.

• Cierre de tapa por tornillos de bronce.

TERMINACIÓN

Pintura estándar en esmalte sintético color gris.

DIMENSIONES

Modelo	A	B	C	D	E	Ø	F	G	H
EWCBL 443*	110	110	85	100	100	4,5	95	95	75
EWCBT 664*	170	170	110	127	180	6,5	145	145	95
EWCBT 885*	220	220	140	150	235	6,5	200	200	200

EWCBT

EWCBL

ACCESORIOS

Código	Descripción
KACTGLC	Cartel Luxite 100x30mm grabado con cinta doble faz.
KACTGIC	Cartel Acero Inoxidable 100x20mm grabado con cinta doble faz.
